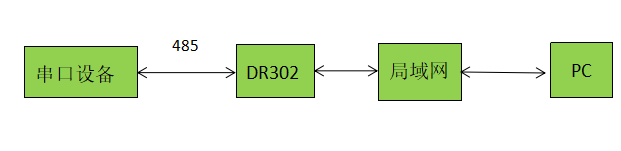

  一、數據流向

  二、實現功能

  串口設備與上位機間的數據透傳。

  三、資料下載

  ● 說明書

  ● 軟件設計手冊

  ● 設置軟件

  ● 串口調試助手

  四、測試

  1、將串口服務器DR302(USR-DR302，簡稱302)的串口通過串口線(或USB 轉串口線)與pC相連接，通過網線將302的網口pC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給302供電。

  2、按路徑：控制面板----->網絡和Internet----->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態Ip，設置成302默認目標Ip:192.168.0.201 。

302作為UDP Server

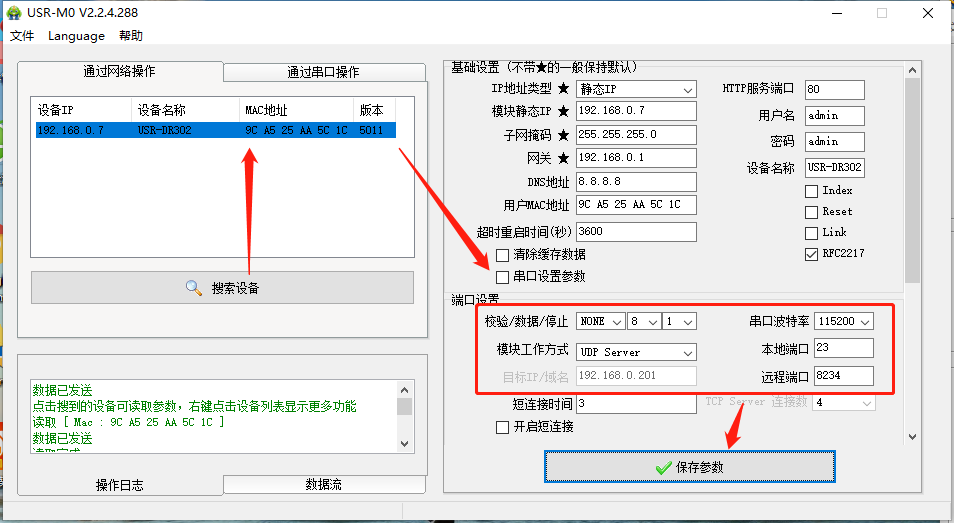

  4、打開設置軟件

  點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備。

  模塊工作方式：UDp Server

  本地端口：23(可設)

  設置完參數后點擊保存參數。

  5、打開串口調試助手

  串口端選擇正確的串口(可在設備管理器--端口處查看)以及串口參數，302出廠默認115200，N，8，1。

  網絡端協議類型選擇UDp，本地Ip：192.168.0.201，本地端口號：45(可設)。

  點擊“連接”后，需要將目標主機和端口改為301的Ip和本地端口，然后串口往網絡發一包數據建立連接后，網絡即可往串口發數據。

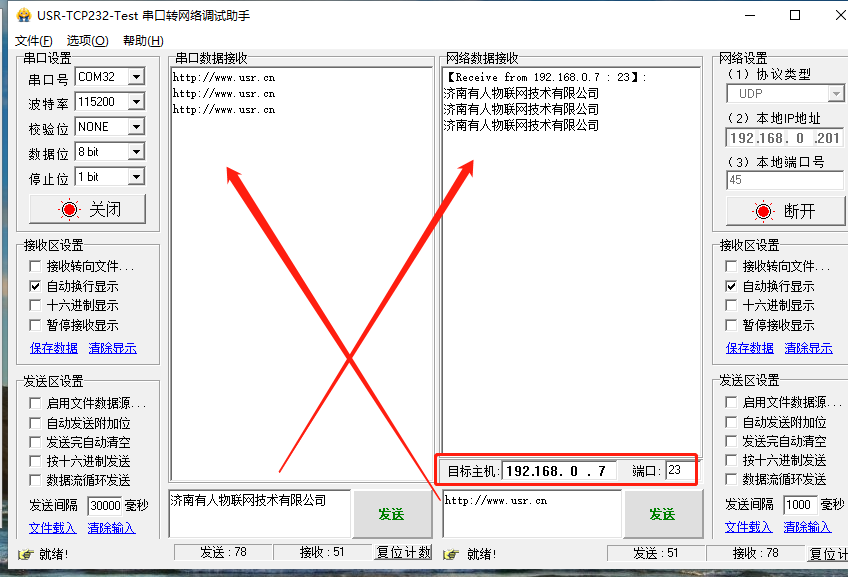

  具體測試如圖：

302作為UDp Client

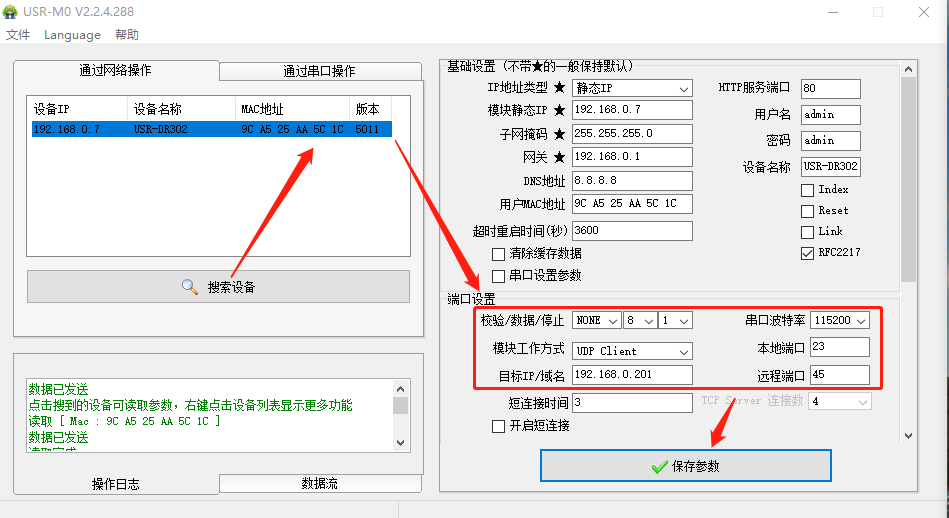

  6、打開設置軟件

  點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備。

  模塊工作方式：UDp Client

  本地端口：23(可設)

  目標Ip/域名：192.168.0.201(此時pC的Ip)

  遠程端口：45(此時pC的端口)

  設置完參數后點擊保存參數。

  7、打開串口調試助手

  串口端選擇正確的串口(可在設備管理器--端口處查看)以及串口參數，302出廠默認115200，N，8，1。

  網絡端協議類型選擇UDp，本地Ip：192.168.0.201，本地端口號：55(可設)。

  點擊“連接”后，需要將目標主機和端口改為301的Ip和本地端口，然后串口往網絡發一包數據建立連接后，網絡即可往串口發數據。

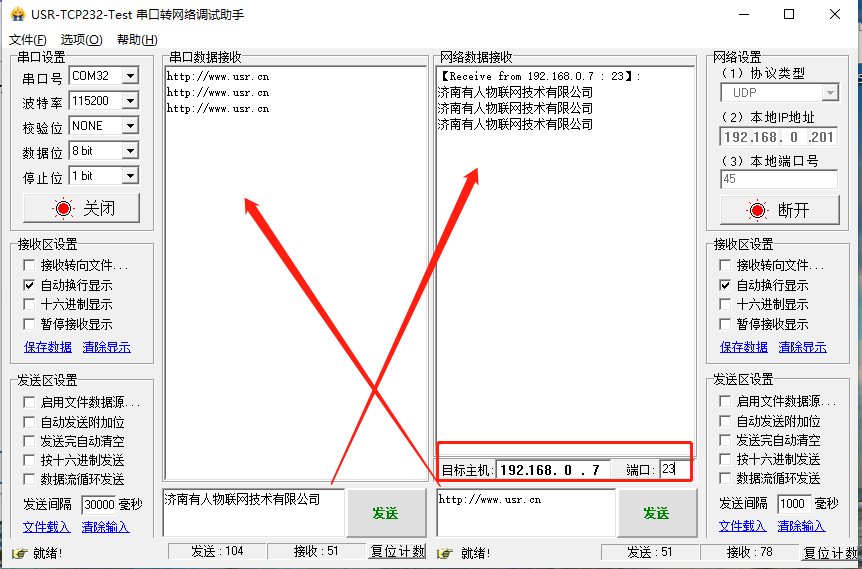

  具體測試如圖：
