組態王是開發監控系統軟件，在工業自動控制系統中應用廣泛，具有適應性強、開放性好、經濟、開發周期短等優點。下面就介紹一下在實際應用中如何通過DTU讀取組態王的數據。
比如， 用戶的需求是安裝組態王的電腦通過USB轉RS232/485接口與DTU連接，要實現的功能是，遠方服務器接通過可以GPRS來讀取DTU數據。
在這種情況下，用戶可以直接通過在組態王新建一個串口設備，讓遠程服務器和DTU建立通暢的連接，就可以實時的發送命令到DTU，模塊就會將數據透傳至組態王內。
同時，遠程服務器需要有固定的公網IP，并且作為TCP Server來使用。模塊作為TCP Client去連接用戶的服務器，這樣就可以建立TCP連接了。

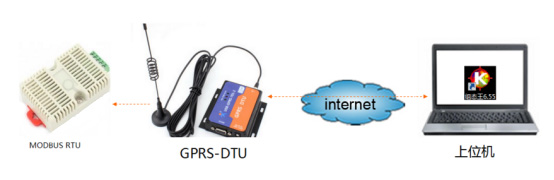

下面以GPRS DTU為例，它與組態王的連接拓撲圖如下：
如果用戶的遠程服務器沒有固定的公網IP ，可以用有人的透傳云實現通信。
組態王與GPRS DTU的連接上，

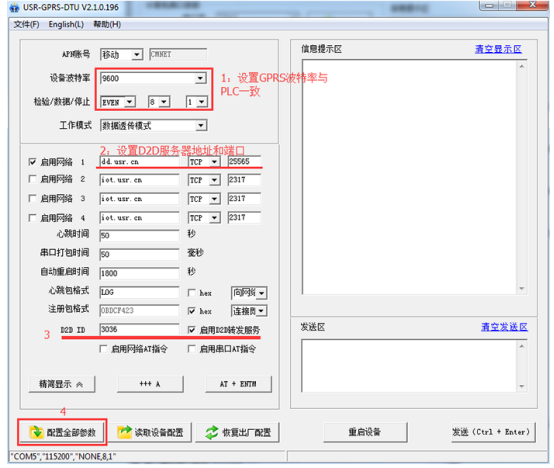

第一，設置GPRS DTU參數：設置驗證ID為3036.還需要設置GPRS串口的參數，波特率，校驗位、數據位、停止位。

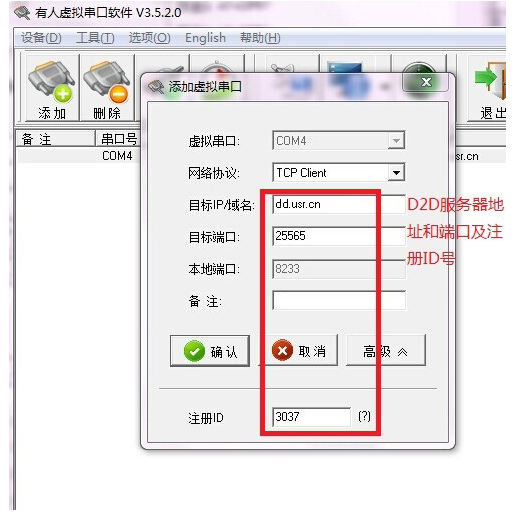

第二，設置虛擬串口，連接組態王軟件。

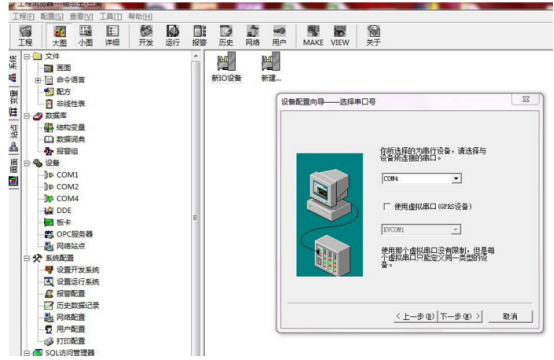

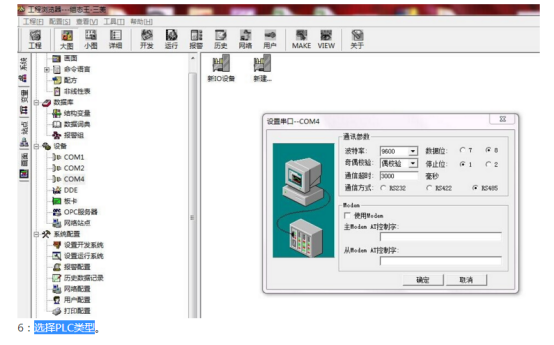

第三，選擇組態王與PLC通信波特率和選擇PLC類型。

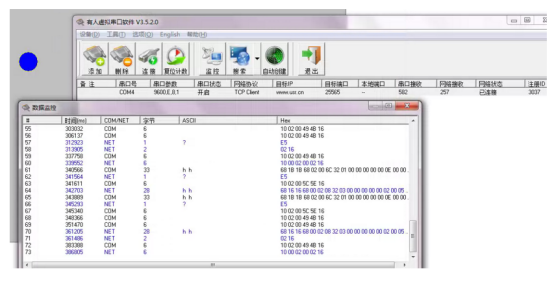

第四，數據監控。虛擬串口軟件點擊監控。COM為組態軟件發送的數據，NET為PLC通過GPRS網絡發給電腦端口的數據。能發送能接收，說明數據傳輸正常。
以上就是DTU讀取組態王的數據的過程和方法。
