分類
參數
取值
供電參數
工作電壓
VCC：3.15～3.45 V
VDD：5.0～7.0V
工作電流
150mA@3.3V
硬件接口
網口規格
RJ45、10/100Mbps、交叉直連自適應

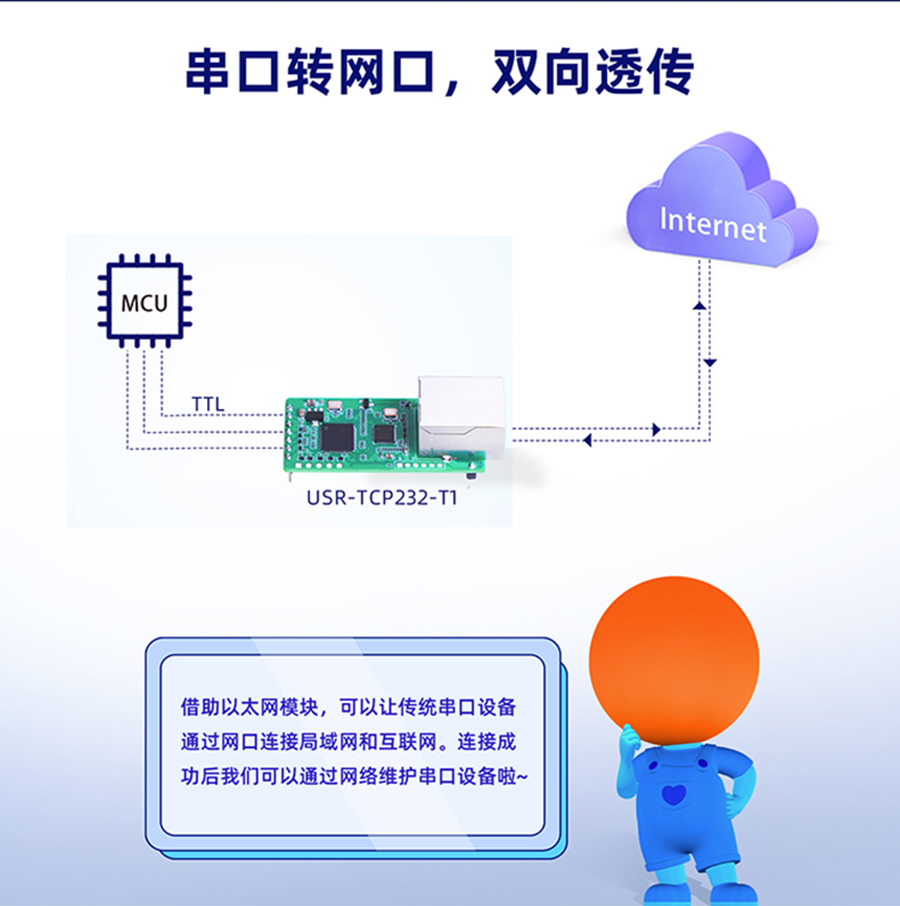

串口標準
1路TTL-3.3V電平信號
串口波特率
300-921.6K（bps）
數據位
7、8
校驗位
數據位為7位時，支持Odd、Even、Mark、Space
數據位為8位時，支持None、Odd、Even
產品尺寸
規格(L*W*H)

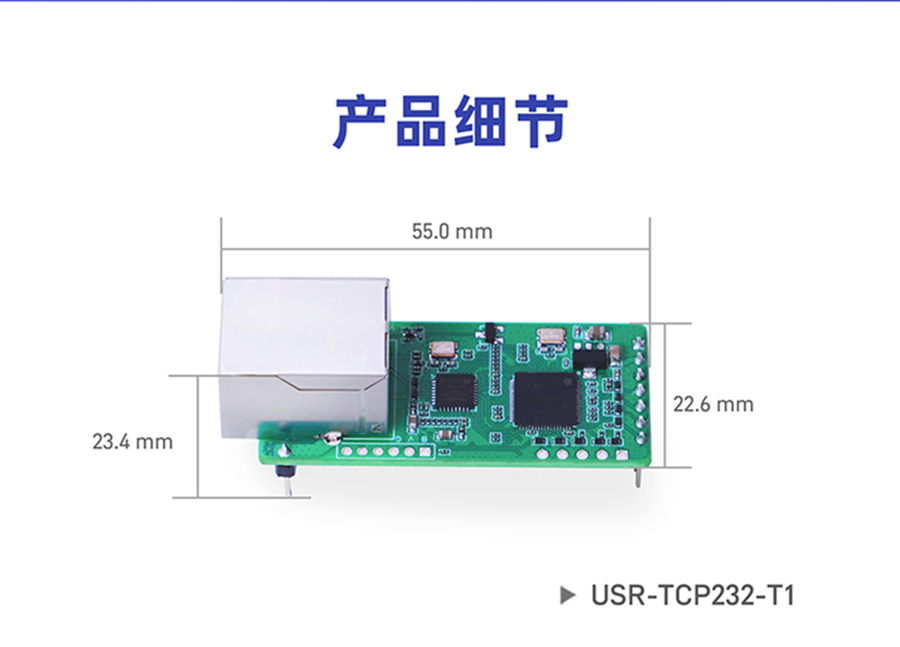

T1：55.0×22.6×23.4mm；PCB尺寸：50.5×22.6mm
S1：33.0×20.3×2.0mm
封裝方式

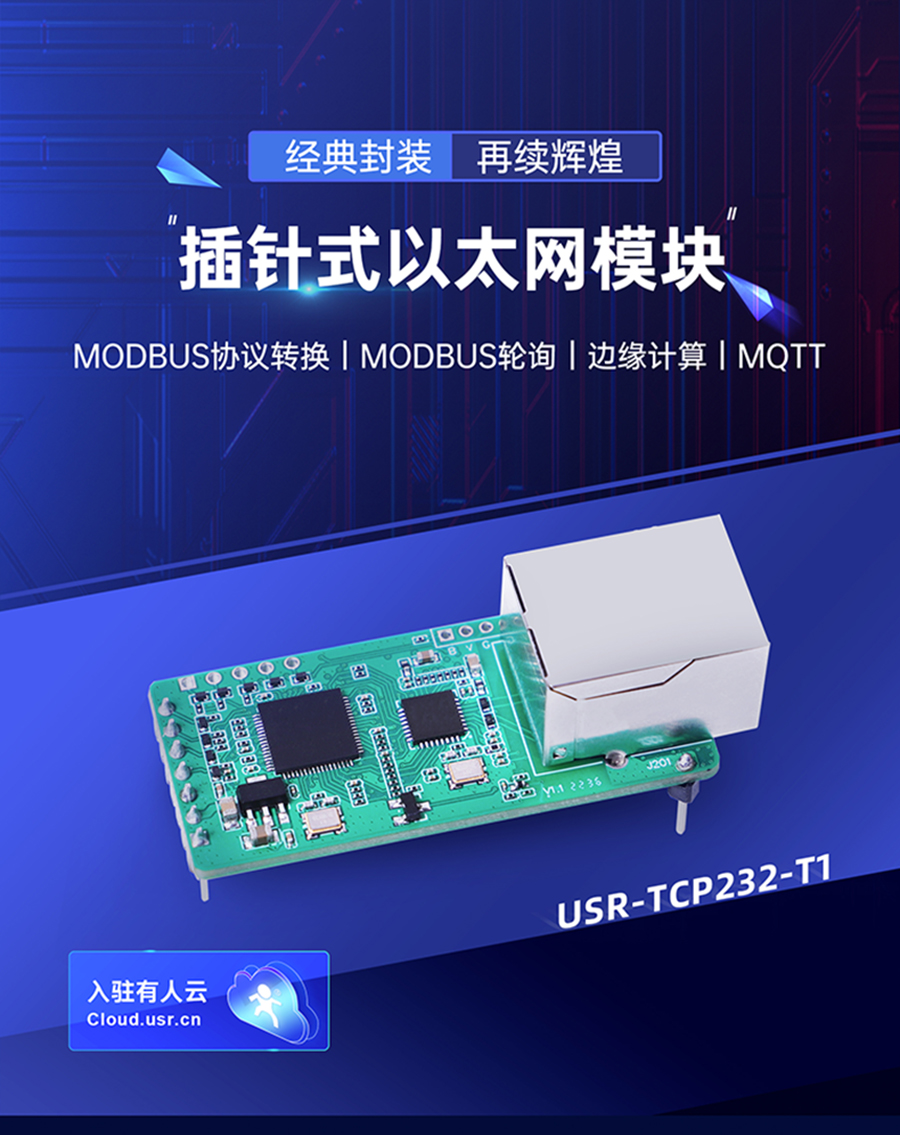

T1：插針式封裝；S1：貼片式封裝
工作環境
工作溫度
-40～85℃
存儲溫度
-40～105℃
工作濕度
5%～95% RH(無凝露)
存儲濕度
軟件功能
網絡協議
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
IP獲取方式
靜態IP、DHCP
域名解析
支持,可自定義DNS服務器地址
用戶配置
軟件配置，網頁配置，AT指令配置
工作模式
TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client

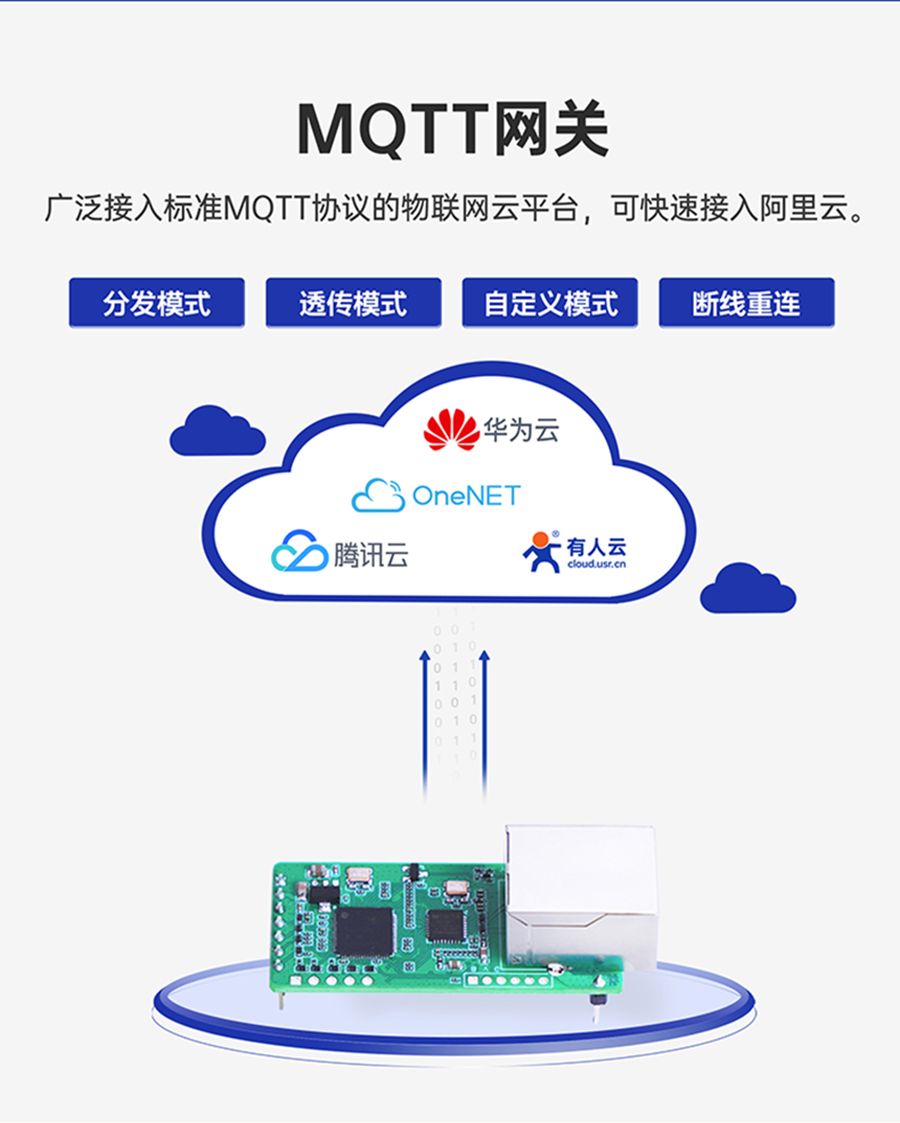

MQTT模式
支持,可快速連入阿里云

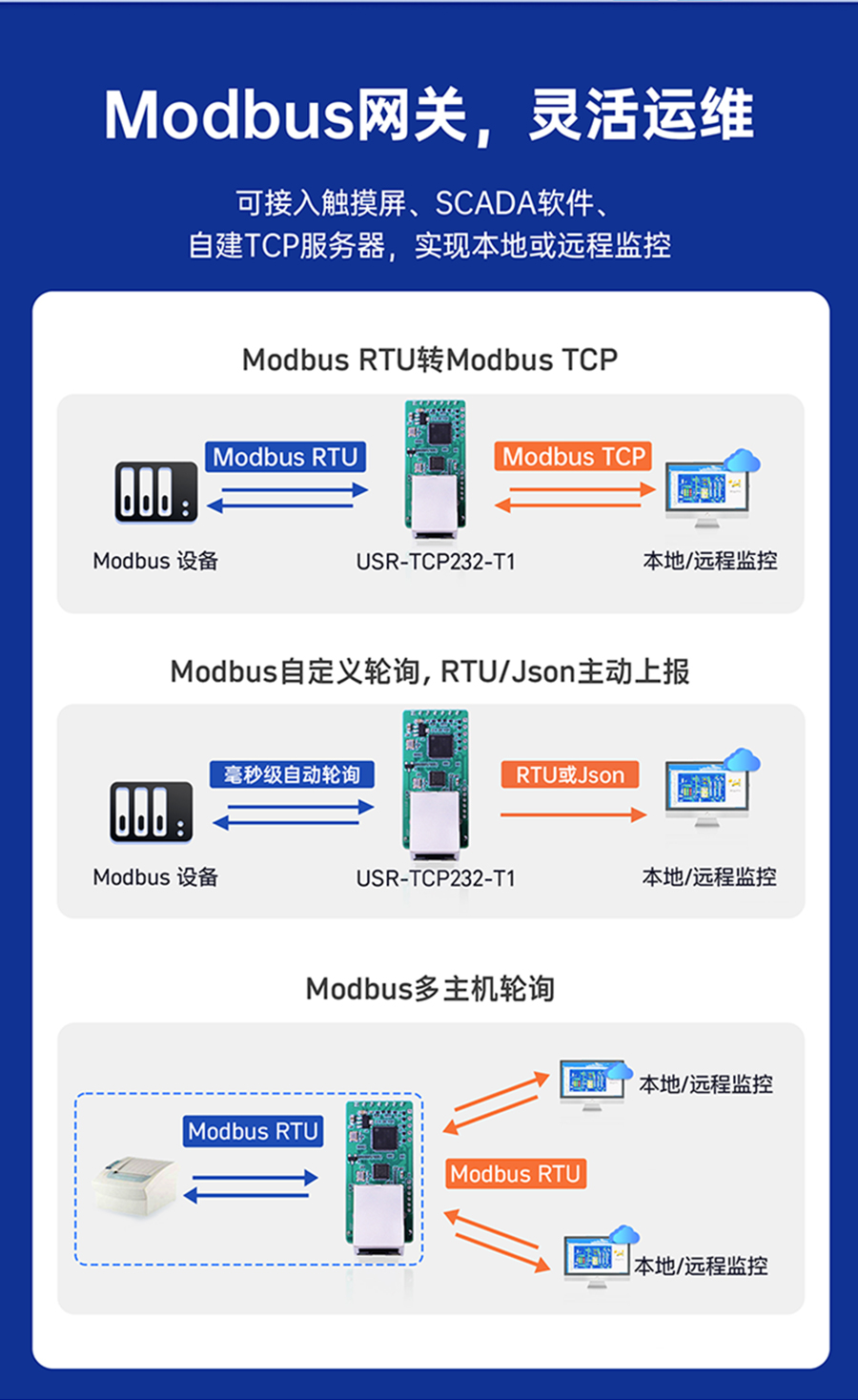

Modbus網關
支持ModbusTCP/RTU協議轉換、Modbus多主機輪詢、Modbus自定義輪詢
Modbus自定義輪詢
支持指令自動輪詢，最多5條，可選透傳/JSON協議上報

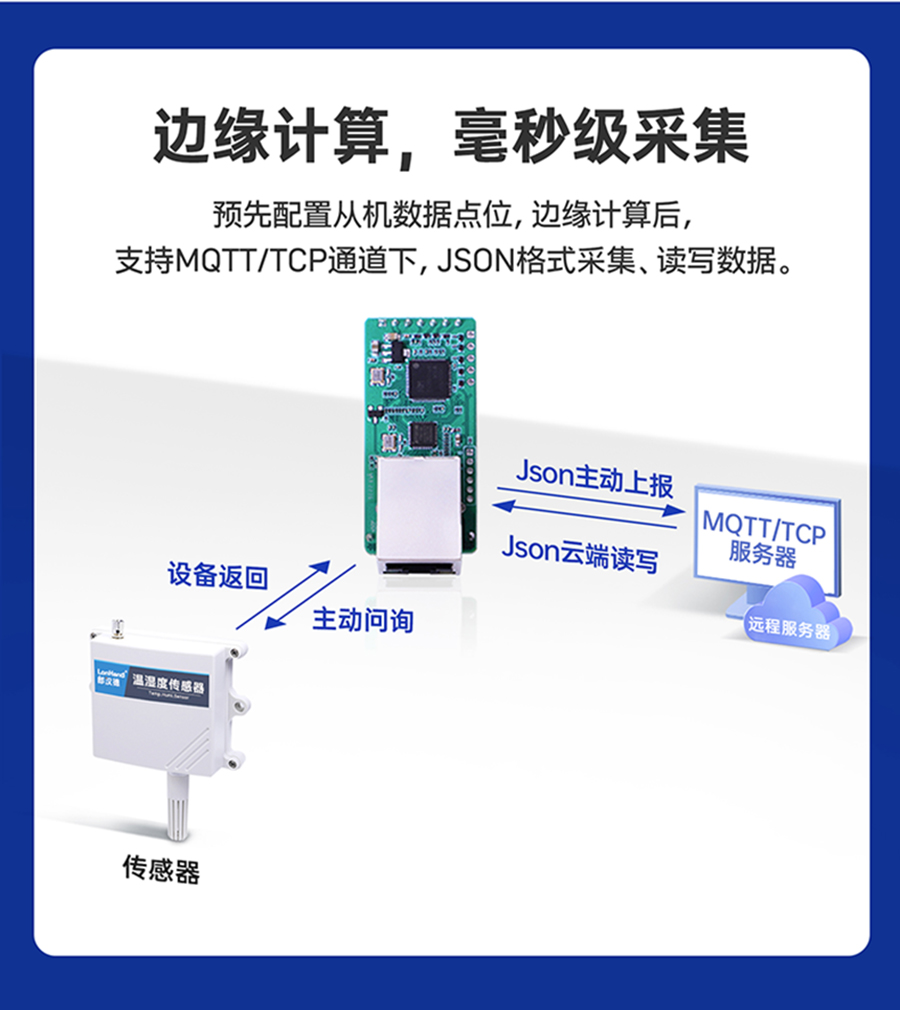

邊緣計算
支持，最多25點位
TCP Server連接
支持最多16路TCP連接（可自定義）
網絡緩存
發送：6Kbyte；接收：6Kbyte
串口緩存
接收：1Kbyte
平均傳輸延時
<10ms
配套軟件
虛擬串口、有人云、參數設置軟件、WEB網頁
打包機制
4字節打包時間，400字節的打包長度
特色功能
自定義網頁、類RFC2217、短鏈接、超時無數據重啟
其他
防護等級
EMC 2級（含靜電、浪涌、電快速脈沖群）
